Informationen zur verwendeten Goldlegierung:

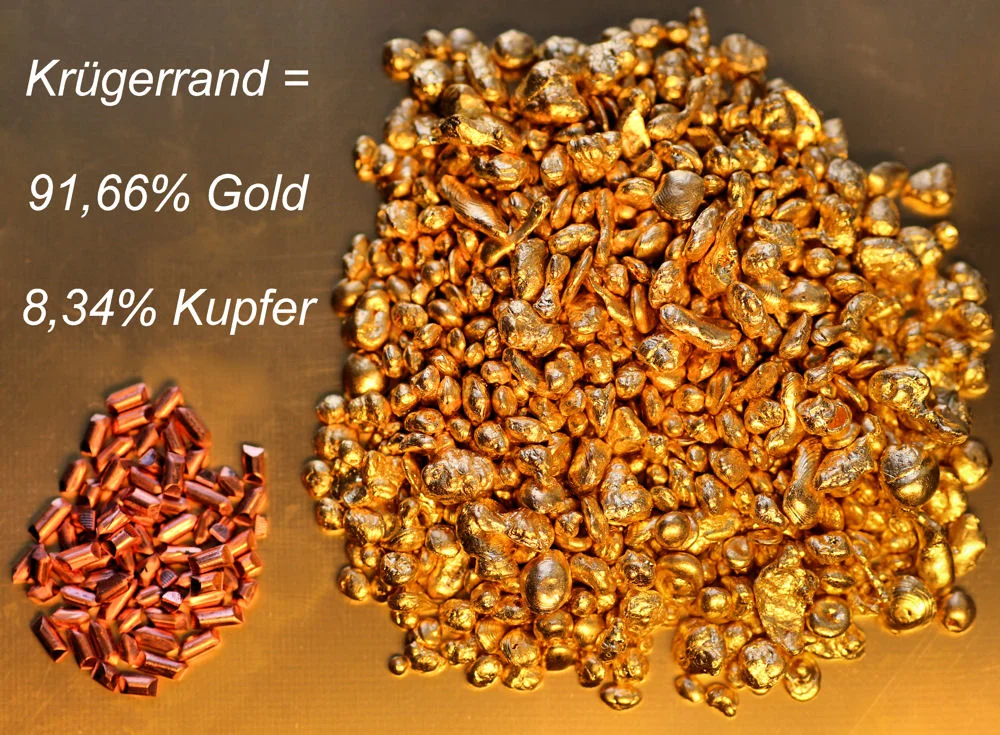

Der Krügerrand besteht aus der klassischen91,66%igen Münzgoldlegierung aus der z.B. auch der jahrelang als Umlaufmünze bewährte Englische Sovereign hergestellt wurde / wird.
Den 91,66% Feingold sind noch 8,34% Kupfer zu legiert um die Münze kratzfester und robuster werden zu lassen.
Im Gegensatz zu Feingoldmünzen ist ein Krügerrand nicht gleich wertmindernd beschädigt wenn er seiner Schutzhülle entnommen und eine Weile in der Hosentasche herumgetragen wird.
Der Kupferzusatz bewirkt außerdem, dass sich der warme 22 Karat Rotgoldton der Münze mit der Zeit leicht wandeln kann. Je nach dem wie alt die jeweilige Krügerrandmünze ist und wie luftdicht sie gelagert wurde, kann das Kupfer seine Farbdominanz durch Oxidation leicht verändern und der rötliche Goldton des Münzbildes kann variieren.
Der Krügerrand ist also eine robuste und doch optisch stets lebendige Goldmünze.
| Münze | Gewicht | Goldgehalt | Goldinhalt | Durchmesser | Dicke |
|---|---|---|---|---|---|
| 33,93g | 91,66% 22K Rotgold | 31,103g Gold | 32,7 mm | 2,8 mm | |
| 16,97g | 91,66% 22K Rotgold | 15,552g Gold | 27,0 mm | 2,2 mm | |
| 8,48g | 91,66% 22K Rotgold | 7,776g Gold | 22,0 mm | 1,8 mm | |
| 3,39g | 91,66% 22K Rotgold | 3,110g Gold | 16,5 mm | 1,3 mm |

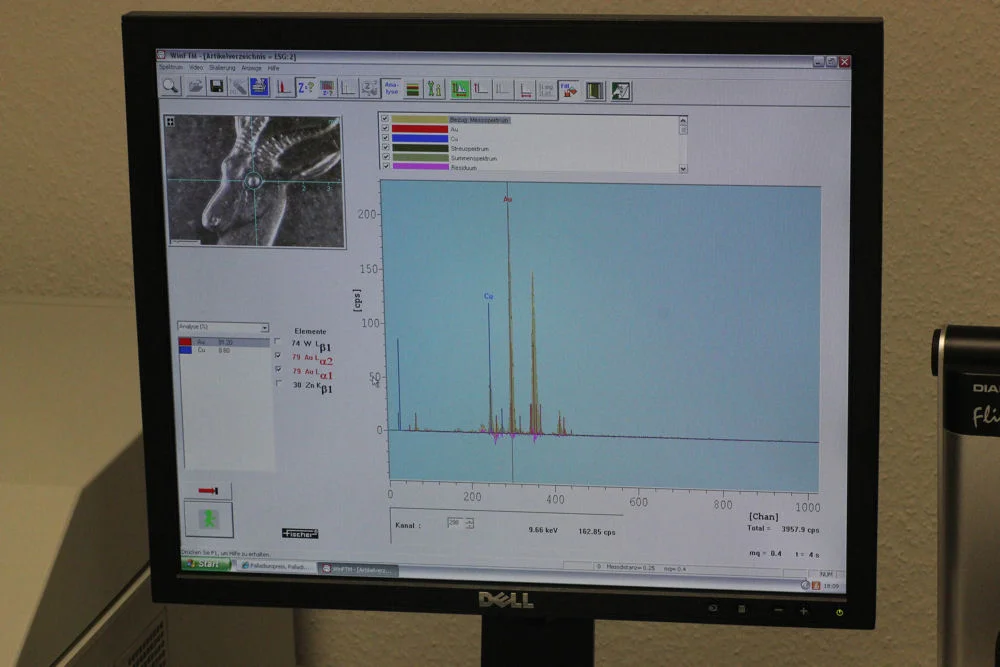

Die zulässigen Tolleranzen finden Sie auf der Seite "Krügerrand-Fälschungserkennung"
Dichte der Krügerrandlegierung: 17,55g/cm³ (+/-0,20cm³)
Schallgeschwindigkeit: 3580m/s (+/-155m/s)
Elektrischer Widerstand: 10,3qΩcm (+/-0,3qΩcm)
Elektrische Leitfähigkeit: 9,69MS/m (+/-0,32MS/m)
Brinellhärte: 57HB (+/-2HB)
Schmelztemperatur: 957°C (+/-5°C)
Erstarrungstemperatur: 938°C (+/-5°C)
Zugfestigkeit: 344N/mm²
Proportionalitätsgrenze Streckung: 137N/mm²
Bruchdehnungsgrenze: 41%
Masseanteile: 916,6/1000 Gold + 83,3/1000 Kupfer
(alle Krügerrand-Goldlegierungsdaten gelten bei 20°C)
